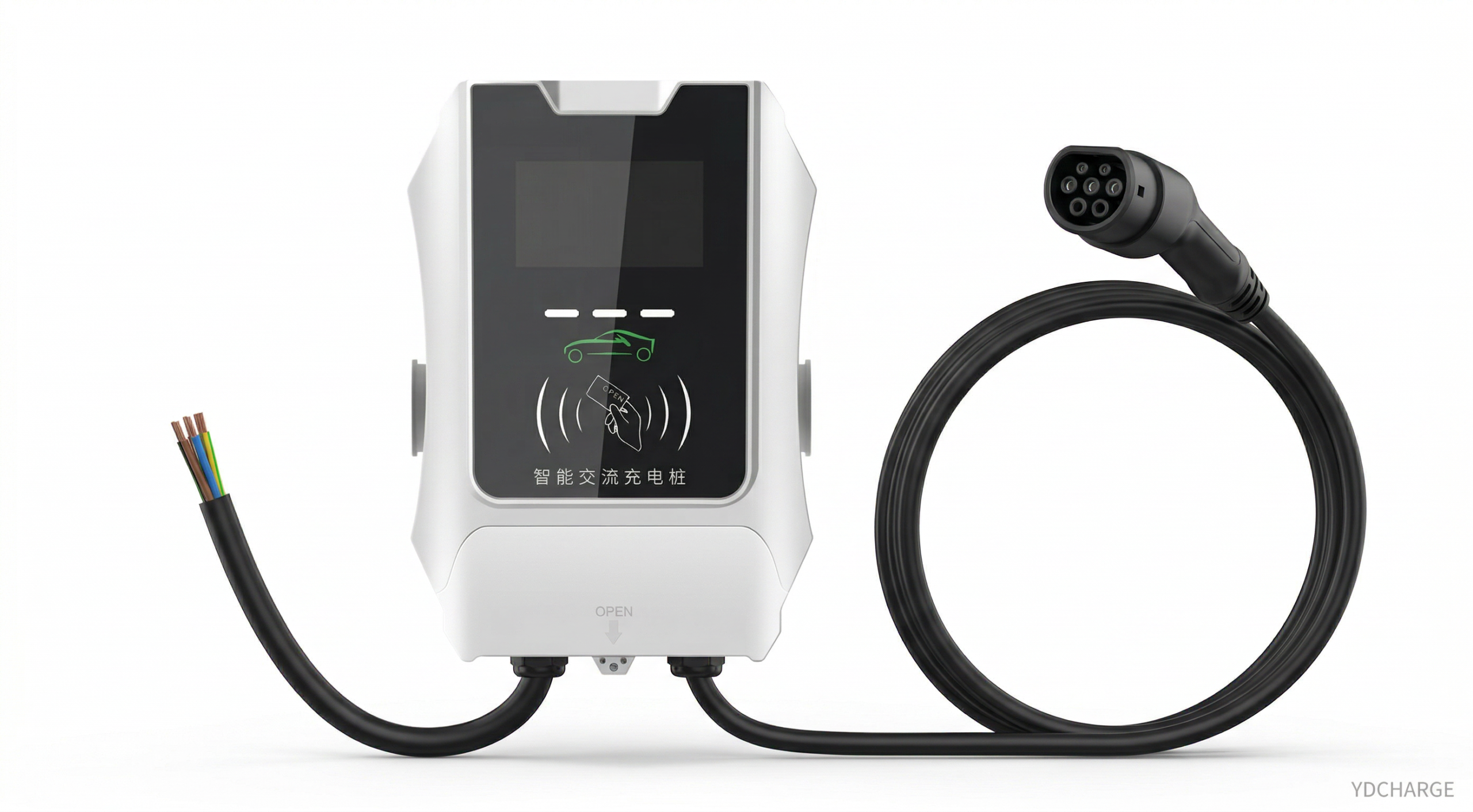

YDCHARGE W23 : Plateforme de boîtier PC mural
Conçu pour les programmes OEM SKD/CKD
Plateforme modulaire de boîtier mural conçue pour les fabricants d'équipement d'origine (OEM) et les concepteurs et fabricants d'équipement d'origine (ODM) qui construisent des bornes de recharge pour véhicules électriques. Conçue pour l'assemblage SKD et CKD, elle offre une base de boîtier en polycarbonate prête pour la production, avec un agencement interne configurable et des options de montage pour accélérer le développement à l'échelle mondiale.
Personnalisation complète
Structure de boîtier sur mesure, bossages internes et supports de montage. Options pour la configuration des panneaux avant, les fenêtres d'affichage et les programmes de marque privée, notamment : Correspondance des couleurs Pantone ou RAL et placement personnalisé du logo.
Installation et protection
Architecture murale dotée de systèmes d'entrée de câbles et d'étanchéité avancés pour constructions adaptées à l'extérieur. Conçu pour répondre aux exigences mécaniques spécifiques du marché et faciliter un déploiement plus rapide des références.
Stratégie de marque tout-en-un
Documents de support complets pour la distribution B2B, y compris Conception d'emballages personnalisés, manuels localisés, et des ressources visuelles e-commerce haute fidélité pour les partenaires de distribution.
Devenez partenaire de YDCHARGE
Nous fournissons la plateforme de boîtier, vous élaborez la stratégie produit. Accélérez votre mise sur le marché grâce à une base fiable et prête pour la production, conçue pour une utilisation professionnelle à grande échelle et un déploiement mondial.
De la plateforme au boîtier : personnalisation poussée OEM/ODM pour les boîtiers muraux
Créez une borne de recharge murale qui vous ressemble. Le kit de boîtier mural YDCHARGE est conçu pour les programmes SKD et CKD et offre une base en polycarbonate prête à la production, avec une structure configurable, des options de montage et des surfaces de personnalisation pour les projets de bornes de recharge murales pour véhicules électriques des fabricants d'équipement d'origine (OEM).
Boîtier et structure pour PC Wallbox
- Intégration de la marque : Options personnalisées pour le placement du logo, la mise en page des étiquettes et la correspondance des couleurs, afin de respecter votre identité visuelle.
- Finition prête pour la production : Qualité de surface supérieure et normes cosmétiques constantes pour une production en grande série.
- Conception facilitant l'assemblage : Structure orientée SKD et CKD avec des points de montage définis et des caractéristiques internes pour un assemblage efficace.
Options de panneau avant et de fenêtre IHM
- Personnalisation du panneau : Options de style pour la couverture avant avec zones de marque dédiées et mises en page de panneaux spécifiques au projet.
- Fenêtre d'écran prête : Fenêtres d'affichage et découpes optionnelles pour prendre en charge différents concepts d'IHM et niveaux de produits.
- Ressources de localisation : Jeux d'étiquettes multilingues et support de marquage de sécurité pour la conformité à la distribution mondiale.
Interfaces d'entrée et d'installation des câbles
- Flexibilité d'installation : Concept de plaque arrière murale avec options d'entrée de câble et de décharge de traction adaptées au projet.
- Solutions d'étanchéité : Des joints et des systèmes d'étanchéité de conception adaptée aux installations extérieures sont disponibles, répondant à vos exigences IP cibles.
Déploiement global, une seule plateforme d'enceinte
Le kit de boîtier facilite le déploiement rapide des références en permettant des configurations de boîtiers muraux spécifiques à chaque région sur une plateforme mécanique partagée. Combinez vos composants électroniques, connecteurs et méthodes d'installation préférés tout en conservant une architecture de boîtier cohérente pour une certification simplifiée et une gestion optimisée de la chaîne d'approvisionnement.
Un soutien des partenaires OEM qui accélère votre lancement
Livraison clé en main SKD et CKD
De l'alignement des exigences à la validation des prototypes et à la fourniture de boîtiers prêts pour la production en série, nous réduisons les cycles de développement mécanique et améliorons les délais de mise sur le marché de vos projets professionnels.
Marque et actifs commerciaux
Des emballages sur mesure, des manuels localisés et des visuels e-commerce haute fidélité sont disponibles pour soutenir la distribution B2B et accélérer l'engagement des partenaires de distribution.
Spécifications techniques du kit de boîtier mural YDCHARGE
Boîtier de chargeur pour véhicules électriques PC pour programmes OEM SKD/CKD
Type de produit : Kit de boîtier mural (boîtier uniquement) pour chargeurs de véhicules électriques CA et constructions de stations de recharge pour véhicules électriques.
Application : Programmes d'assemblage SKD/CKD nécessitant un boîtier en polycarbonate PC prêt pour la production avec interfaces de montage, d'étanchéité et de service pour les produits muraux.
| Objet | Spécifications techniques |
|---|---|
| Catégorie de produits | Kit de boîtier mural, boîtier de chargeur PC pour véhicules électriques, ensemble mécanique SKD/CKD. |
| Utilisation prévue | Plateforme de boîtier mécanique pour l'intégration de l'électronique, des modules IHM, des connecteurs et des faisceaux de câbles. |
| Matériel | Composants de boîtier en polycarbonate PC ; éléments d’étanchéité et joints adaptés aux objectifs de conception IP spécifiques au projet. |
| Installation | Structure murale avec support mural dédié et interface matérielle standard. |
| Interfaces homme-machine et interfaces lumineuses | Structures de colonnes de guidage de lumière et de fenêtres de voyants indicateurs ; options de couvercle décoratif supérieur pour le marquage et le style des panneaux. |
| Entrée de câble et dispositif anti-traction | Interfaces intégrées pour le cheminement des câbles et les serre-câbles ; comprend des éléments d'étanchéité d'entrée dédiés pour l'entrée des câbles. |
| Service et expansion | Module de protection pour carte SIM 4G avec joint torique d'étanchéité pour l'accès au service et la compatibilité avec la maintenance sur le terrain. |
| Conception de protection contre les infiltrations | L'architecture d'étanchéité permet une utilisation en extérieur ; l'indice IP final dépend de la configuration et de la validation complètes du boîtier mural. |
| Image de marque et apparence du fabricant d'équipement d'origine | Options personnalisées pour le placement du logo, la mise en page des étiquettes et la correspondance des couleurs dans les programmes de boîtes murales de marque privée. |
Portée de la nomenclature (Contenu type du kit de boîtier)
- Boîtier inférieur
- Logements de qualité supérieure
- Couverture décorative supérieure
- Étui pour carte SIM 4G
- Colonne de guidage de lumière
- Support mural
- Colliers de serrage pour câbles (Type 1 et 2)
- Joints d'étanchéité pour boîtier supérieur/inférieur
- Joint d'étanchéité d'entrée
- Joint torique étanche pour cache-carte SIM 4G
- coussinet étanche de guide de lumière
- Bouchons d'obturation (lot de 3)
- Vis de montage du boîtier (arrière et inférieur)
- Vis internes pour les modules de guide de lumière, RFID, LED et 4G
- Vis de fixation pour le connecteur et le circuit imprimé principal
- matériel d'installation de la plaque de montage mural
Emballage et documentation (facultatif)
Des emballages sur mesure, des instructions de montage, des jeux d'étiquettes et une documentation localisée sont disponibles pour faciliter la distribution B2B et le développement des canaux professionnels.
